Điều gì làm cho khuôn bê tông đúc sẵn chịu tải nặng trở nên cần thiết để sản xuất bê tông ổn định?

Tại sao khuôn bê tông đúc sẵn nặng lại quan trọng

Sản xuất bê tông đúc sẵn phụ thuộc vào độ lặp lại. Một nhóm sản xuất có thể đúc hàng chục, hàng trăm hoặc hàng nghìn bộ phận tương tự nhau, do đó khuôn phải duy trì hình dạng của nó trong suốt các chu kỳ tải, rung, xử lý và tháo khuôn lặp đi lặp lại.

Khuôn yếu hoặc được thiết kế kém có thể tạo ra các vấn đề tưởng chừng như liên quan đến bê tông nhưng thực ra lại bắt nguồn từ hệ thống tạo hình. Nếu tấm bên di chuyển dưới áp lực của bê tông, phần hoàn thiện có thể trở nên quá khổ hoặc bị biến dạng. Nếu các mối nối không đủ chặt, xi măng có thể thoát ra ngoài và để lại những vết loang không mong muốn dọc theo các cạnh. Nếu bề mặt khuôn bị hư hỏng hoặc bị ô nhiễm, lớp hoàn thiện bê tông có thể trở nên không đồng nhất.

Do đó, khuôn bê tông đúc sẵn chịu tải nặng được thiết kế để mang lại sự ổn định về kết cấu trong khi vẫn thiết thực cho việc lắp ráp, làm sạch, tháo khuôn và sử dụng nhiều lần. Độ cứng, căn chỉnh và hỗ trợ khuôn thích hợp đặc biệt quan trọng khi sản xuất các chi tiết lớn hoặc nặng.

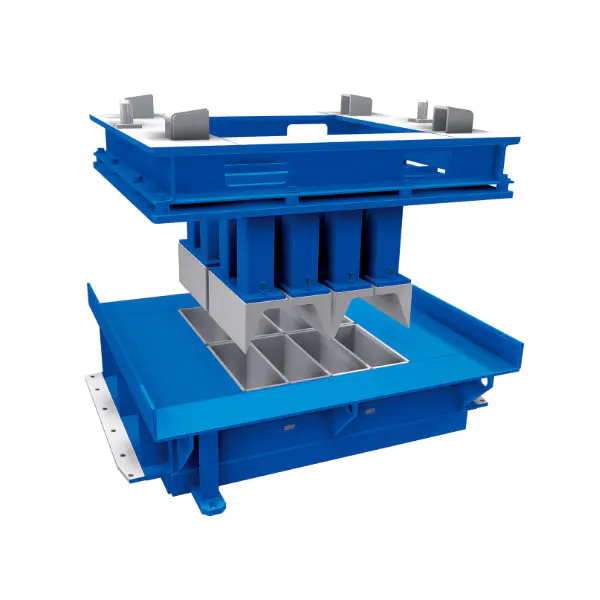

Khuôn nặng được chế tạo như thế nào

Khuôn chịu tải nặng thường kết hợp các bề mặt tạo hình với hệ thống hỗ trợ kết cấu. Bề mặt tạo hình tiếp xúc với bê tông, trong khi các khung, gân, thanh giằng, vật cứng, bản lề, kẹp, bu lông hoặc các cơ cấu khác cung cấp độ cứng cần thiết.

1. Bề mặt định hình

Bề mặt tạo hình xác định hình dạng và hình dáng của bê tông. Đối với các sản phẩm yêu cầu hoàn thiện kiến ​​trúc mịn, bề mặt phải sạch, ổn định và được chuẩn bị phù hợp.

2. Khung gia cố

Khuôn lớn yêu cầu gia cố kết cấu để chống biến dạng. Các gân gia cố và khung bên ngoài phân phối tải trọng và giúp duy trì sự ổn định về kích thước trong quá trình đúc.

3. Hệ thống kết nối và điều chỉnh

Các kết nối bắt vít, kẹp, bảng điều chỉnh, thiết bị định vị và các phần có thể tháo rời có thể giúp lắp ráp và điều chỉnh khuôn dễ dàng hơn. Cấu hình phù hợp phụ thuộc vào thiết kế sản phẩm và khối lượng sản xuất.

4. Linh kiện tháo dỡ

Khuôn không chỉ giữ bê tông chắc chắn trong quá trình đúc; nó cũng phải cho phép loại bỏ thành phần đã cứng hoặc cứng một phần mà không làm hỏng các góc, bề mặt, phần chèn hoặc bản thân khuôn.

Vật liệu và hiệu suất kết cấu

Các sản phẩm đúc sẵn khác nhau yêu cầu vật liệu khuôn khác nhau. Lựa chọn vật liệu nên xem xét số lượng mục đích sử dụng dự kiến, yêu cầu hoàn thiện bề mặt, hình dạng sản phẩm, áp suất bê tông, môi trường sản xuất và yêu cầu bảo trì.

Đối với nhu cầu sản xuất công nghiệp đòi hỏi khắt khe, thép thường được lựa chọn vì nó có thể mang lại độ cứng và độ bền cần thiết cho quá trình đúc lặp lại. Tuy nhiên, loại thép chính xác, độ dày tấm, cấu hình cốt thép, phương pháp hàn và xử lý bề mặt phải được xác định theo sản phẩm và điều kiện vận hành thay vì sử dụng một thông số kỹ thuật tiêu chuẩn cho mọi khuôn.

Các tính năng thiết kế chính để sản xuất đáng tin cậy

Ổn định kích thước

Khuôn phải chống lại chuyển động khi bê tông được đổ và đầm. Điều này đặc biệt quan trọng đối với các tấm tường lớn, dầm, cột, sản phẩm thoát nước, công trình tiện ích và các bộ phận đúc sẵn nặng khác.

Căn chỉnh chính xác

Các tấm, góc, lỗ mở, phần chèn và các bộ phận nhúng phải giữ nguyên ở vị trí dự kiến. Những lỗi nhỏ trong khuôn có thể lặp lại trong mỗi chu kỳ đúc, biến một vấn đề nhỏ về dụng cụ thành một vấn đề lớn trong sản xuất.

Khớp điều khiển

Các mối nối khuôn phải giảm thiểu sự rò rỉ bê tông không mong muốn trong khi vẫn cho phép lắp ráp và bóc tách một cách thực tế. Các mối nối được thiết kế phù hợp có thể làm giảm các khuyết tật ở cạnh và công việc làm sạch sau khi tháo khuôn.

Vát và cạnh phù hợp

Các góc bê tông sắc nhọn dễ bị tổn thương trong quá trình xử lý và tháo khuôn. Các đường vát thích hợp có thể giúp bảo vệ các cạnh đồng thời tạo ra hình thức nhất quán giữa các lô sản xuất.

Khu vực làm sạch có thể tiếp cận

Khuôn khó làm sạch có thể dần dần tích tụ bê tông cứng, bụi, cặn chất chống dính và các chất gây ô nhiễm khác. Dễ dàng tiếp cận các bề mặt quan trọng giúp duy trì các điều kiện đúc lặp lại.

Tháo khuôn thực tế

Các tấm bên có thể tháo rời, bản lề, điểm nâng, các phần có thể điều chỉnh hoặc các tính năng tước bỏ khác có thể làm giảm nỗ lực thể chất cần thiết để giải phóng thành phần đã hoàn thiện. Phương pháp tháo khuôn nên được xem xét trong quá trình thiết kế khuôn thay vì được thêm vào sau đó.

Các ứng dụng phổ biến của khuôn bê tông đúc sẵn hạng nặng

Hệ thống khuôn nặng có thể được thiết kế cho nhiều sản phẩm đúc sẵn khác nhau. Cấu hình cuối cùng phải phản ánh hình dạng, trọng lượng, cách bố trí cốt thép, số lượng sản xuất và yêu cầu lắp đặt của bộ phận.

• Tấm tường bê tông:các phần tử phẳng lớn yêu cầu khung khuôn ổn định và sự liên kết đáng tin cậy.
• Dầm và cột bê tông:tính nhất quán về chiều rất quan trọng đối với các kết nối và lắp đặt.
• Kênh thoát nước:lợi ích sản xuất lặp đi lặp lại từ bề mặt hình thành bền và tước hiệu quả.
• Các hố ga và các hạng mục tiện ích:các lỗ mở chính xác và các tính năng được nhúng yêu cầu định vị được kiểm soát.
• Các hạng mục đường và hạ tầng:điều kiện sản xuất nặng đòi hỏi phải xây dựng khuôn chắc chắn.
• Sản phẩm kiến ​​trúc đúc sẵn:hoàn thiện bề mặt, chi tiết, vát cạnh và tính nhất quán hình học trở nên đặc biệt quan trọng.
• Thành phần bê tông tùy chỉnh:hình dạng không chuẩn có thể yêu cầu các phần khuôn có thể điều chỉnh hoặc chế tạo đặc biệt.

Các vấn đề sản xuất thường gặp và giải pháp thực tế

Một bài học quan trọng là vấn đề chất lượng cần được điều tra một cách có hệ thống. Nếu một số đơn vị bê tông có cùng lỗi kích thước, việc tự kiểm tra khuôn có thể hiệu quả hơn việc thay đổi hỗn hợp bê tông ngay lập tức.

Quy trình sản xuất khuôn thực tế

Bước 1: Xác nhận bản vẽ sản phẩm

Bắt đầu với thành phần bê tông đã hoàn thiện thay vì khuôn. Xác nhận kích thước tổng thể, độ dày thành, lỗ hở, phần chèn, giao diện gia cố, điểm nâng, góc vát, yêu cầu bề mặt và dung sai cho phép.

Bước 2: Xác định mục tiêu sản xuất

Số lượng vật đúc dự kiến ​​có ảnh hưởng trực tiếp đến cấu trúc khuôn, vật liệu, xử lý bề mặt, hệ thống điều chỉnh và chiến lược bảo trì.

Bước 3: Phát triển cấu trúc khuôn

Sau đó, nhà sản xuất khuôn có thể xác định các bề mặt tạo hình, khung gia cố, các điểm đỡ, phương pháp kết nối, các phần có thể tháo rời và phương pháp tháo khuôn.

Bước 4: Xác minh lắp ráp và kích thước

Trước khi bắt đầu sản xuất, hãy kiểm tra kích thước tổng thể, độ vuông góc, độ thẳng hàng, các lỗ hở, đồ đạc và các bề mặt tiếp xúc quan trọng của khuôn.

Bước 5: Đúc thử

Việc đúc thử có thể bộc lộ các vấn đề thực tế có thể không rõ ràng nếu chỉ nhìn vào bản vẽ, bao gồm rò rỉ bê tông, các vấn đề về tiếp cận, khó bóc tách, khuyết tật bề mặt hoặc ảnh hưởng đến cốt thép và vật chèn.

Bước 6: Thiết lập quy trình sản xuất lặp lại

Sau khi khuôn đã được xác nhận, người vận hành phải tuân theo các quy trình nhất quán để làm sạch, bôi chất giải phóng, lắp ráp, kiểm tra, đúc, xử lý, tháo khuôn và bảo quản.

Tuổi thọ bảo trì và dịch vụ

Ngay cả một khuôn nặng cũng cần được bảo trì thường xuyên. Tiếp xúc nhiều lần với bê tông ướt, rung động, nâng, va đập, làm sạch và thay đổi nhiệt độ có thể dần dần ảnh hưởng đến các khớp, bề mặt, ốc vít, giá đỡ và căn chỉnh.

• Làm sạch cặn bê tông khỏi khuôn sau mỗi chu kỳ sản xuất.
• Kiểm tra bề mặt tạo hình xem có vết lõm, vết trầy xước, ăn mòn và biến dạng không.
• Thường xuyên kiểm tra bu lông, kẹp, bản lề và các điểm kết nối khác.
• Xác minh các kích thước quan trọng sau chu kỳ sản xuất lặp đi lặp lại.
• Sửa chữa các gioăng và mối nối bị hư hỏng trước khi chúng tạo ra rò rỉ bê tông.
• Sử dụng chất chống dính tương thích với bề mặt khuôn và yêu cầu hoàn thiện bê tông.
• Bảo quản khuôn trong điều kiện giảm thiểu sự ăn mòn hoặc hư hỏng vật lý không cần thiết.

Việc bảo trì nên tập trung vào việc phát hiện sớm. Một biến dạng nhỏ được khắc phục trong quá trình kiểm tra định kỳ sẽ dễ quản lý hơn nhiều so với vấn đề về kích thước được phát hiện sau khi một mẻ lớn các thành phần bê tông đã được sản xuất.

Người mua nên chuẩn bị gì trước khi đặt hàng

Khi yêu cầu báo giá khuôn bê tông đúc sẵn chịu tải nặng, thông tin chi tiết về dự án sẽ giúp nhà sản xuất đưa ra giải pháp thiết thực hơn. Thay vì chỉ cung cấp kích thước thành phẩm, người mua nên chuẩn bị càng nhiều thông tin sau càng tốt:

1. Bản vẽ sản phẩm hoặc mô hình 3D.
2. Kích thước tổng thể và dung sai tới hạn.
3. Số lượng sản xuất và tần suất đúc dự kiến.
4. Loại bê tông và áp suất đúc gần đúng hoặc phương pháp sản xuất.
5. Bố trí cốt thép và các thành phần nhúng.
6. Yêu cầu hoàn thiện bề mặt.
7. Phương pháp tháo khuôn và thiết bị xử lý có sẵn.
8. Khuôn cần được cố định, điều chỉnh, mô-đun hay tái sử dụng cho nhiều kích cỡ sản phẩm.
9. Mục tiêu tiến độ giao hàng và yêu cầu lắp đặt.
10. Yêu cầu đặc biệt về tùy chỉnh, xử lý bề mặt hoặc bảo vệ chống ăn mòn.

Câu hỏi thường gặp

suy nghĩ cuối cùng

Khuôn bê tông đúc sẵn chịu tải nặng tạo thành nền tảng của quy trình sản xuất đúc sẵn có thể lặp lại. Hiệu suất của chúng ảnh hưởng trực tiếp đến tính nhất quán về kích thước, chất lượng bề mặt, hiệu quả tháo khuôn, tốc độ sản xuất, khối lượng công việc bảo trì và độ tin cậy tổng thể của các thành phần bê tông thành phẩm.

Do đó, khuôn phù hợp phải được phát triển xung quanh quy trình sản xuất hoàn chỉnh thay vì được xử lý như một vật chứa đơn giản. Hình dạng sản phẩm, áp suất bê tông, cốt thép, phương pháp đúc, điều kiện bảo dưỡng, tháo khuôn, khối lượng sản xuất và các yêu cầu bảo trì đều cần phải phối hợp với nhau.

Đối với các nhà sản xuất sản xuất các bộ phận đúc sẵn theo yêu cầu hoặc tùy chỉnh, khuôn được thiết kế cẩn thận có thể giúp giảm các vấn đề sản xuất tái diễn đồng thời tạo ra quy trình sản xuất ổn định hơn và có thể dự đoán được. Những yêu cầu này được xem xét càng sớm thì việc phát triển khuôn phù hợp với cả sản phẩm và môi trường sản xuất càng trở nên dễ dàng hơn.
